高端智能锁的全球竞争力取决于锁芯间隙的±0.03mm——这是欧盟EN 1303防钻标准的关键阈值，也是北美sANSI/BHMA百万次循环无故障性能的核心要求。金属注射成型（MIM）技术突破了“高精度=高成本”和“大规模生产=低精度”的困境，实现了跨工艺创新。凭借±0.03-0.05mm的稳定批量生产精度，MIM已成为全球高端锁具制造商突破增长瓶颈的关键选择。

1. 为什么对于高端锁具制造商来说，+0.03mm 的精度是不可妥协的？

对于高端锁具品牌而言，±0.03mm 不是“技术噱头”，而是满足市场需求和实现商业价值的核心前提，其驱动力来自三个基本逻辑：

• 安全性能的强制性阈值

锁芯销和锁片的啮合精度直接决定了防撬效果。当尺寸误差超过±0.05mm时，增大部件间隙可降低30%以上的强行开启难度。精度达到±0.03mm（部件配合度达99%）时，防撬等级由C级提升至增强型C级，轻松符合欧盟EN 1303和北美ANSI/BHMA等国际防钻标准，为进军全球高端市场铺平道路。

• 长期耐用性的核心保障

智能锁的传动齿轮和手柄轴每天要承受数十次的开合循环。精度不足会导致受力不均，加速异常磨损，使使用寿命从10万次循环缩短至不足3万次循环。±0.03mm的尺寸一致性可将异常磨损降低80%，使锁具耐用性提升一倍，同时显著降低售后维护成本，并增强品牌声誉。

• 品牌溢价的关键驱动因素

精度偏差会导致操作抖动和按键插入困难，直接影响用户体验。MIM工艺的精密元件配合可将操作流畅度提升约50%，成为其核心卖点。更重要的是，精度达到±0.03mm的产品比标准型号的售价高出30%-80%，更容易进入欧洲和北美的高端销售渠道，从而大幅提升利润率。

2. 为什么传统流程难以突破精度瓶颈？

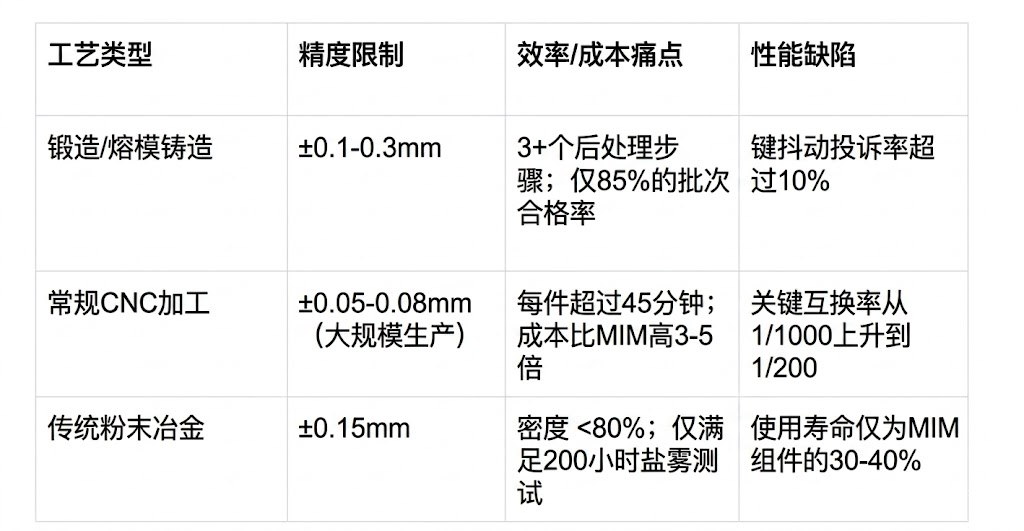

锁芯组件（锁芯、锁销、传动齿轮）尺寸范围为 3-20 毫米，要求配合间隙 ≤0.05 毫米。然而，传统工艺难以在大规模生产中平衡“精度、效率和成本”，存在诸多突出的痛点：

核心问题：传统工艺无法同时实现“稳定的高精度、大规模生产效率和成本控制”——而这正是MIM的核心优势。

3. MIM 如何实现稳定的 ±0.03mm 批量生产精度？

MIM技术的突破在于对“粉末原料→模具设计→烧结→检测”进行端到端精细控制，形成稳定高效的大规模生产系统——这是伊比精密为锁具制造商提供可靠的OEM服务的核心逻辑：

粉末及原料：从源头控制偏差

•  高品质超细金属粉末：采用粒径为2-15μm（行业优质标准）的粉末，球形度≥95%，粒度分布均匀，确保烧结过程中颗粒收缩率一致。可根据部件材料要求（不锈钢、钛合金等）定制粉末配方，将材料收缩率波动控制在±1%以内。
• 原料混合均匀：采用双螺杆混合设备，金属粉末与粘结剂的混合均匀度可达99%以上。实时监测原料流动稳定性，使生坯尺寸误差控制在±0.02mm以内，为最终精度奠定基础。

模具设计：精确补偿以抵消烧结变形

• 数据驱动的收缩补偿：基于大量的生产数据，针对不同的材料和结构确定收缩率范围（15-20%）。通过精确调整模腔尺寸，抵消自然烧结收缩，确保成品尺寸精度。
• 针对性结构优化：利用仿真工具预测易变形区域。通过局部型腔加厚和圆角优化，将变形控制在±0.01mm以内，从而保证批量生产中的精度一致性。

烧结工艺：实现尺寸均匀性的稳定控制

• 精确的温度控制：采用石墨热区烧结炉，有效区域温度均匀性达±1℃。平缓的加热曲线可防止热应力引起的翘曲，并针对锁具部件的薄壁特性进行了优化设计。
• 真空脱脂控制：采用惰性气体保护维持高真空，将零件氧含量控制在300ppm以下，以确保材料强度并避免氧化引起的尺寸偏差。采用“分步脱脂+梯度烧结”工艺，脱脂速率≤5%/h，防止因粘结剂快速挥发而导致零件开裂。

端到端检测：闭环控制消除缺陷部件

• 双重检测系统：通过蓝光扫描仪对生坯进行 100% 轮廓检测；使用坐标测量机（CMM，精度 ±1μm）对成品零件的关键尺寸进行 100% 抽样检测。
• 数据驱动的闭环优化：通过ISO9001认证，每个批次的检验数据均可完全追溯。检测到精度偏差趋势后，实时调整工艺参数（烧结温度、注射压力等），确保批量生产精度稳定在±0.03mm以内。

4. 伊比精密：MIM精密专家，深受高端锁具制造商信赖

凭借 16 年专注于 MIM 技术实施的经验，我们专注于“稳定的精度、可靠的交付和成本优化”，提供从原料研发和工艺优化到批量生产交付的端到端定制解决方案。

无需额外投资。无论是满足精密锁具组件±0.03-0.05mm的精度要求，还是满足各种高端精密零件的定制需求，我们都能凭借成熟的技术和丰富的经验提供全周期支持。

立即联系 伊比精密

释放±0.03mm批量生产精度带来的竞争优势，把握全球高端锁具市场的机遇！
